超級工程丨湖北三思科技纜索吊安全監控系統為四川高難度在建高速保

作者：三思科技 更新時間：2023-05-17

近日，由湖北三思科技承接的四川現場纜索吊安全監控管理系統通過工程驗收并正式交付使用。本次方案使用的是由湖北三思科技自主研發的SSL-CB型纜索吊集中控制管理系統。

項目背景

該項目段為《國家公路網規劃(2013 年～2030 年)》中聯絡成都至麗江高速公路重要的一段。該項目的建設將縮短川南經濟區與攀西經濟區的時空距離。該項目的建設對于完善四川省、云南省沿江綜合交通運輸體系，推動社會進步，服務可持續發展，完善川南經濟區、攀西經濟區和公路、水運、鐵路、航空等綜合運輸體系，促進區域經濟發展和扶貧開發。由此可見，該項目段是國家高速公路的重要組成部分。

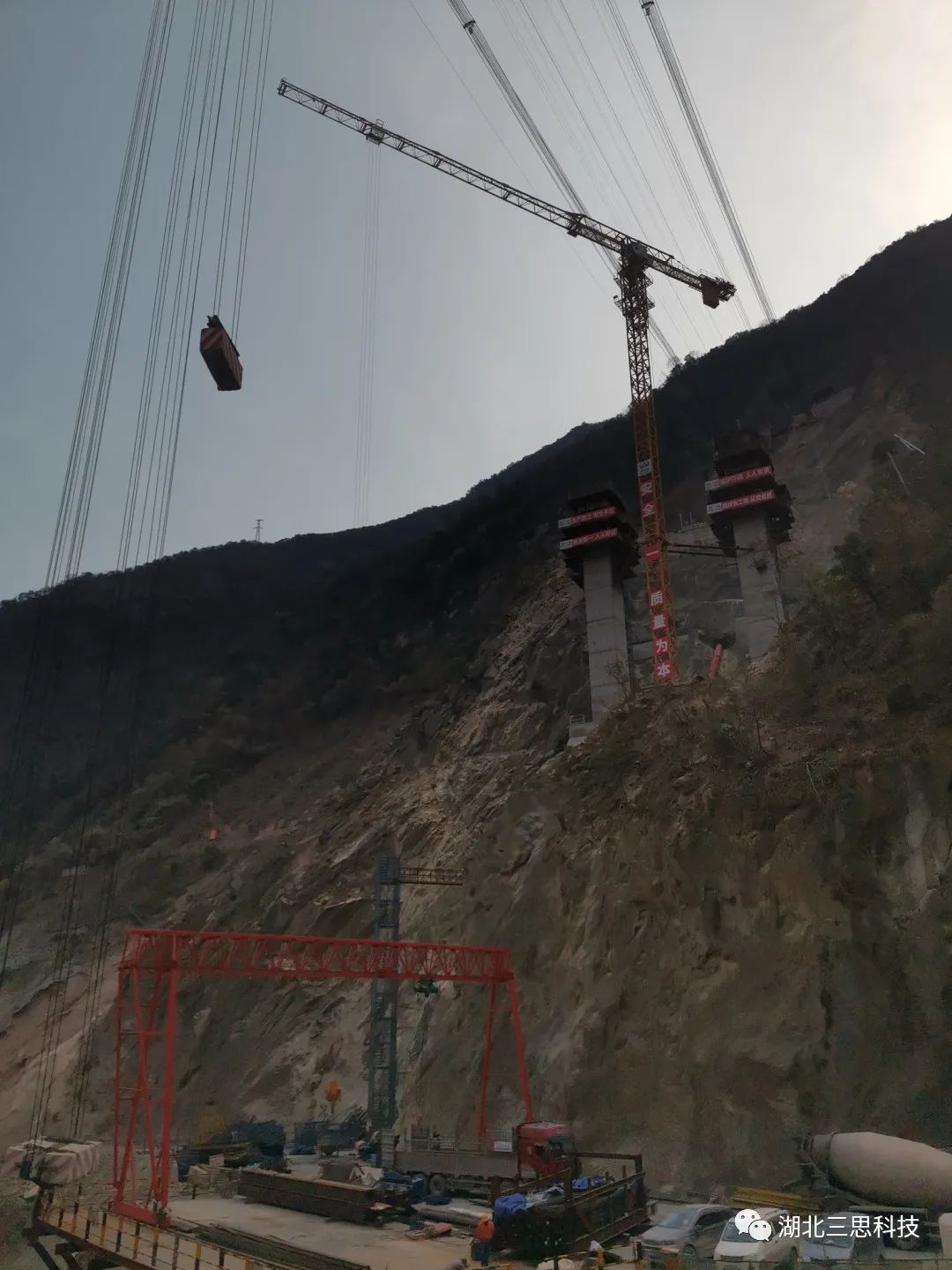

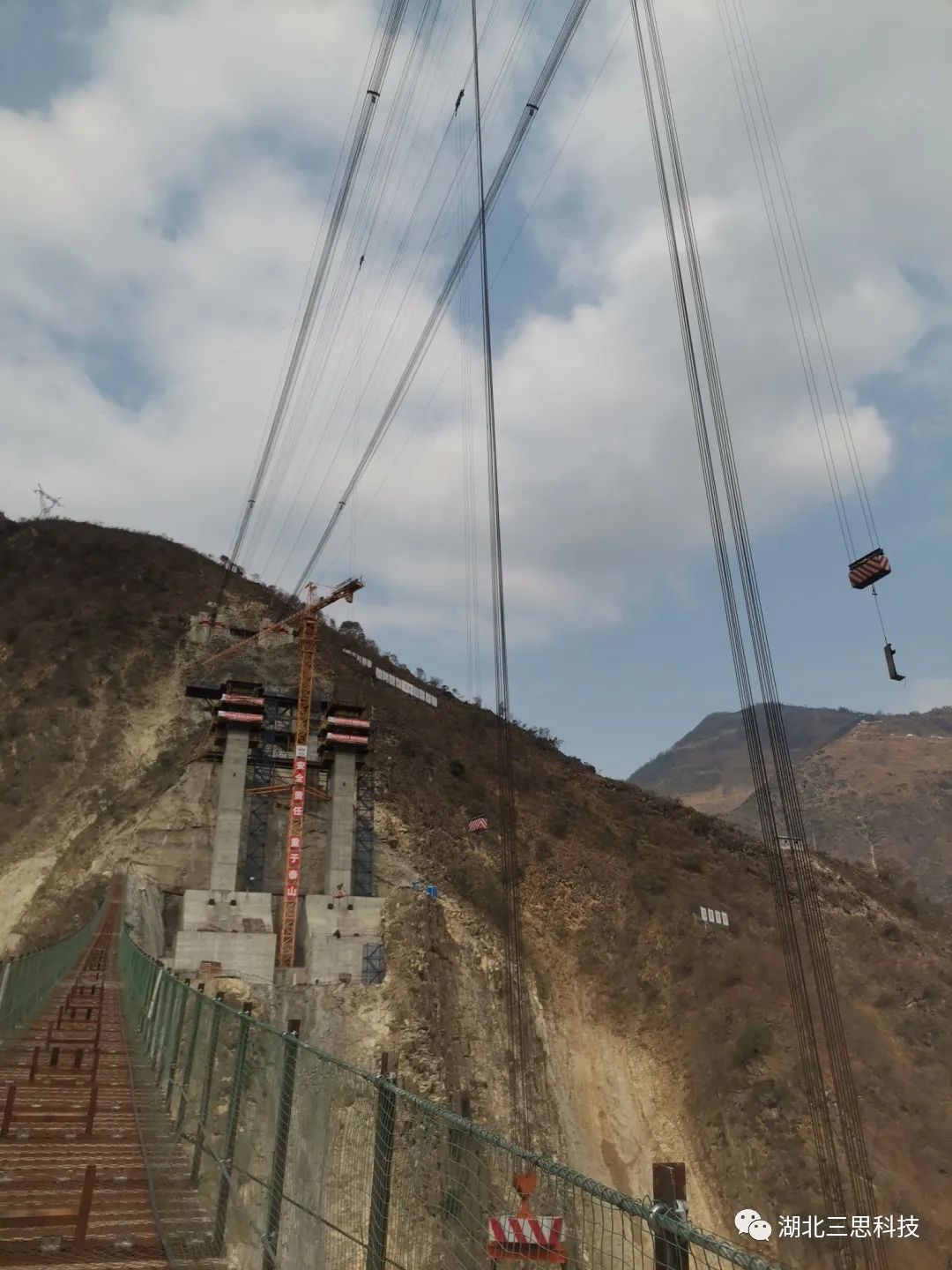

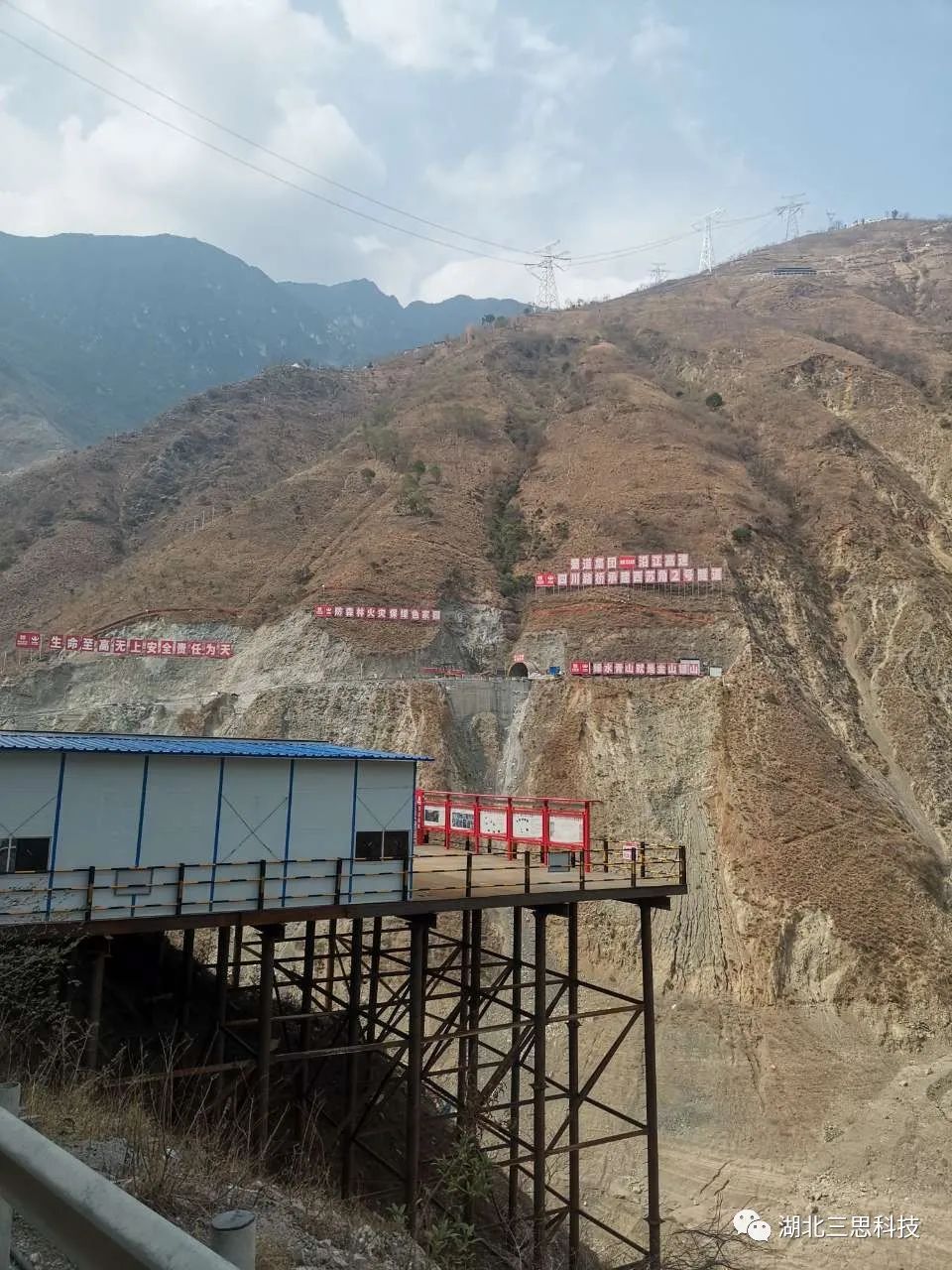

從現場施工環境以及難度來看，此項目是目前國內單體投資規模最大、隧道比例最高、特殊結構橋梁數量最多、支線建設最長、建設難度最大的高速公路項目之一，堪稱世界級工程、超級工程。囿于地理地質條件，項目具有工程路線布設極其困難、施工條件極其艱巨、生態環境極其脆弱、環水保極其敏感等特點。為了更高效、更安全的完成項目施工，纜索吊安全監控管理系統不可或缺。

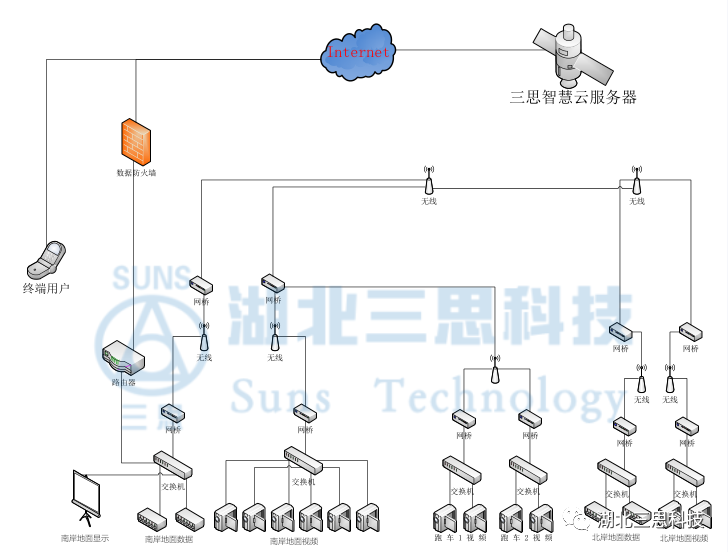

▲纜索吊監控系統網絡拓撲圖

湖北三思科技纜索吊安全監控管理系統主要特點：

◆系統滿足起重機械集中控制管理系統國標的要求，能獨立記錄并實時查詢各類數據。

◆整個系統分為兩層，上層為中控室監控單元、下層為現場操作單元。實現對起重機的監控、控制；下層以PLC為主控元件實現控制，信號發送至中控室，實現遠方監控。

◆整套系統采用工業級485通訊，絕不會出現通信受干擾導致數據變化的情況。

◆結構簡單：PLC?通信網絡?上位機，有效降低投資成本及維護成本。

◆整套系統以PLC為主控元件和機械限位保護實現控制，使整套系統可靠性高。

◆整套系統在滿足國標要求外，還可以實現起重機健康管理（電氣設備使用壽命監控、電機電流監控、電機溫度監控、電機震動監控、考勤系統等等）

◆整套系統采用無線通訊模式，安裝簡單、拆卸快速、結構緊湊、互通互換等優點。

◆數據和視頻信息可以通過DTU或因特網給后臺，可以遠程實時查看并在后臺進行分析判斷操作的正確性。

◆系統內置報警模塊，有重大違章作業時，可及時報警通知相關監督崗位。

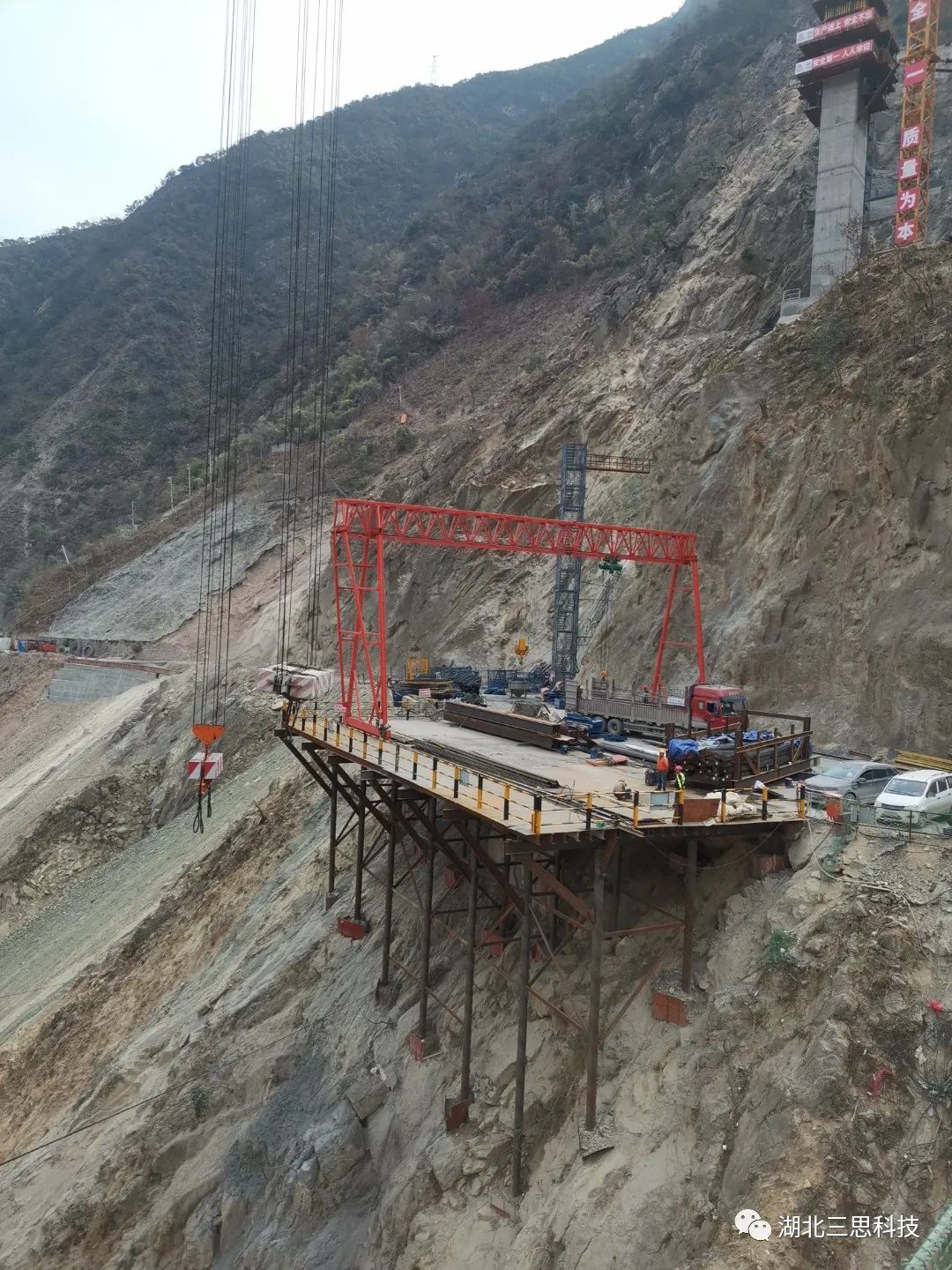

安裝完工示意圖

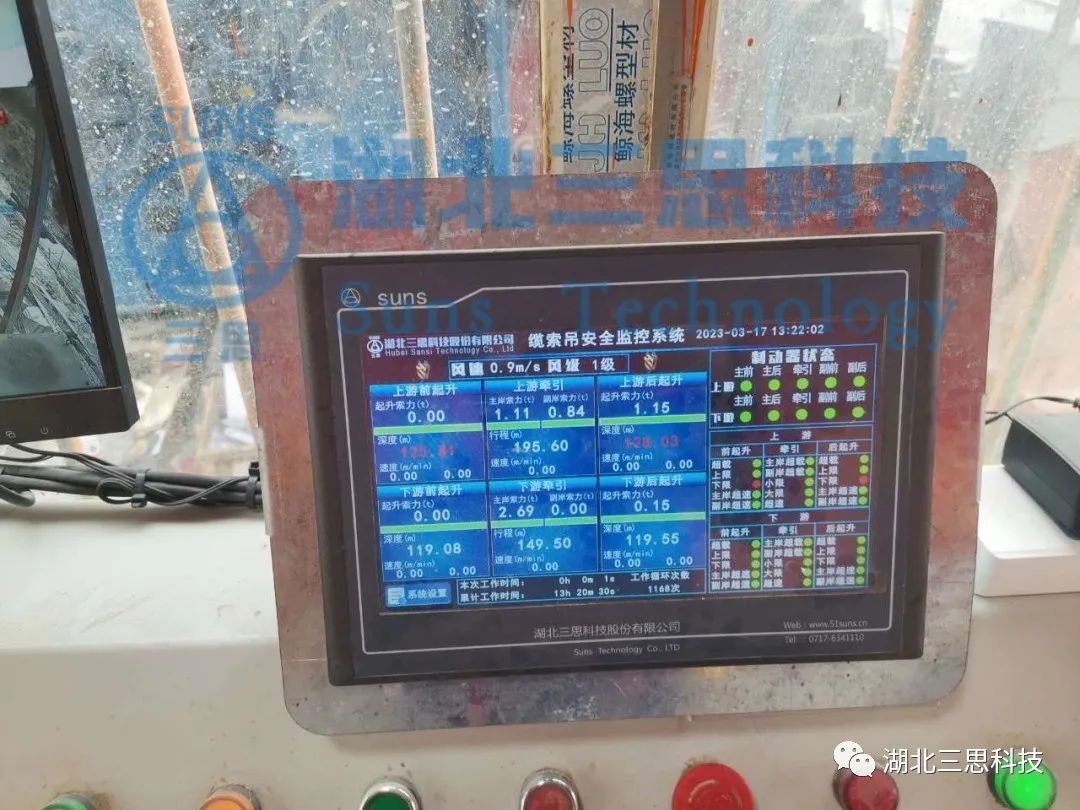

▲纜索吊安全監控管理系統駕駛位終端顯示圖

纜索吊起重機集中控制管理系統是公司專為纜索吊起重機開發的采集監控、記錄、分析、診斷、預警、統計于一體的交互式信息管理平臺。纜索吊監控系統符合GB/T 28264-2017起重機械集中控制管理系統國標的要求，同時還融入了多種起重機監控、維護、管理等實用功能，是一款將設備管理及人員行為管控融為一體的、真正使集中控制措施落地的監控系統。

視頻監控系統：

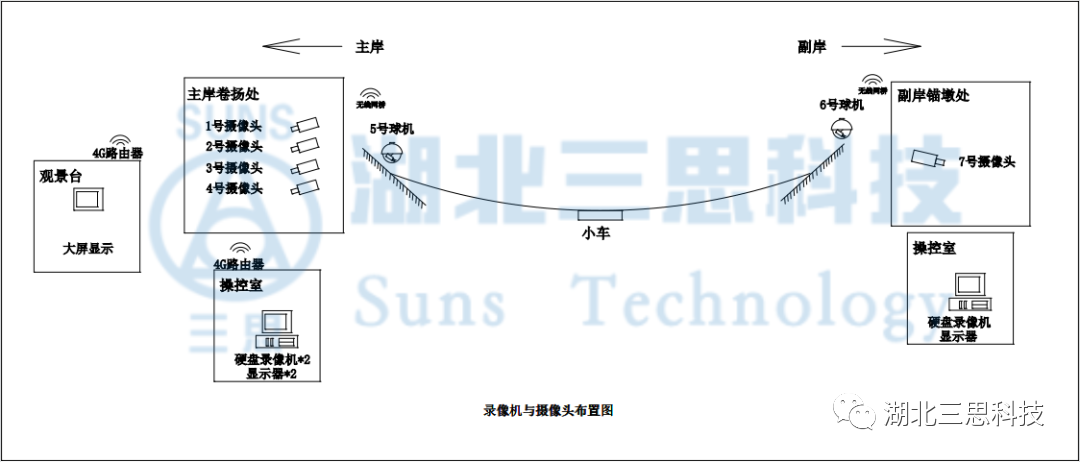

▲攝像頭監控布局圖

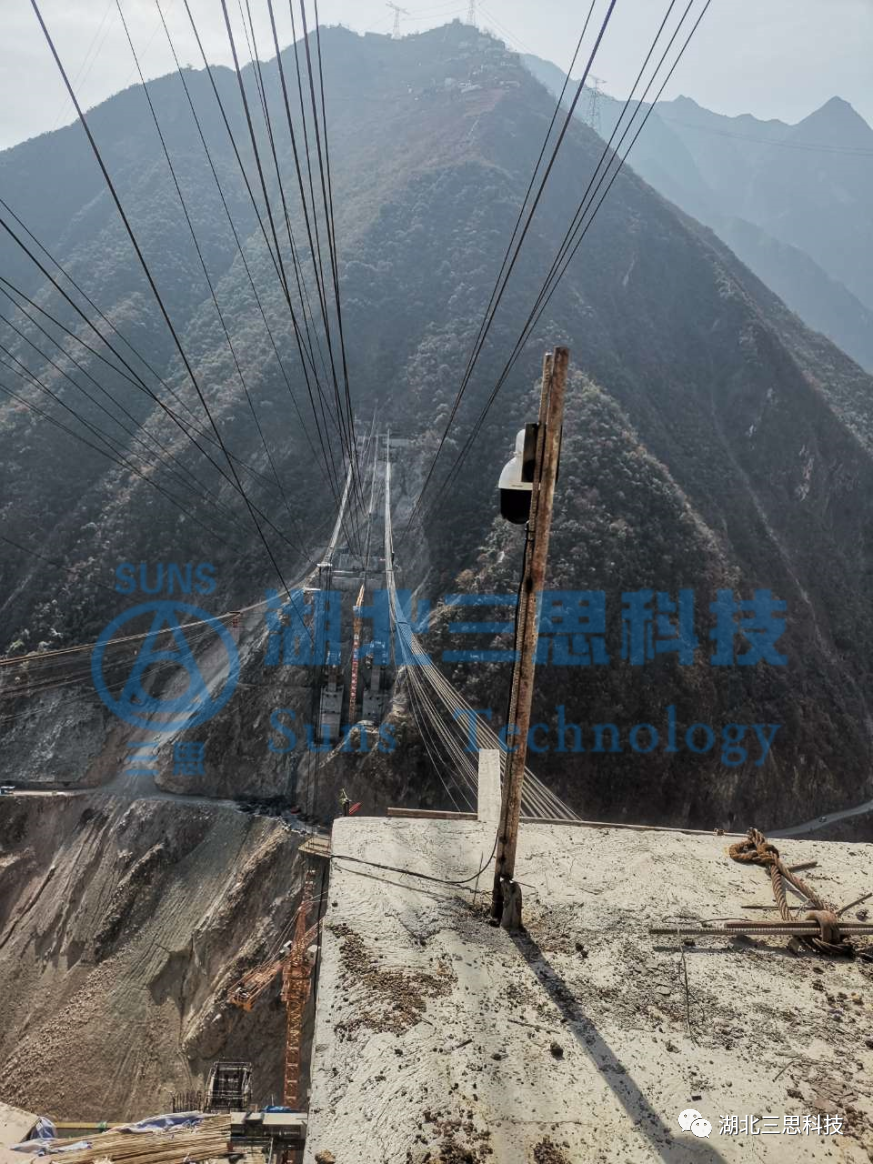

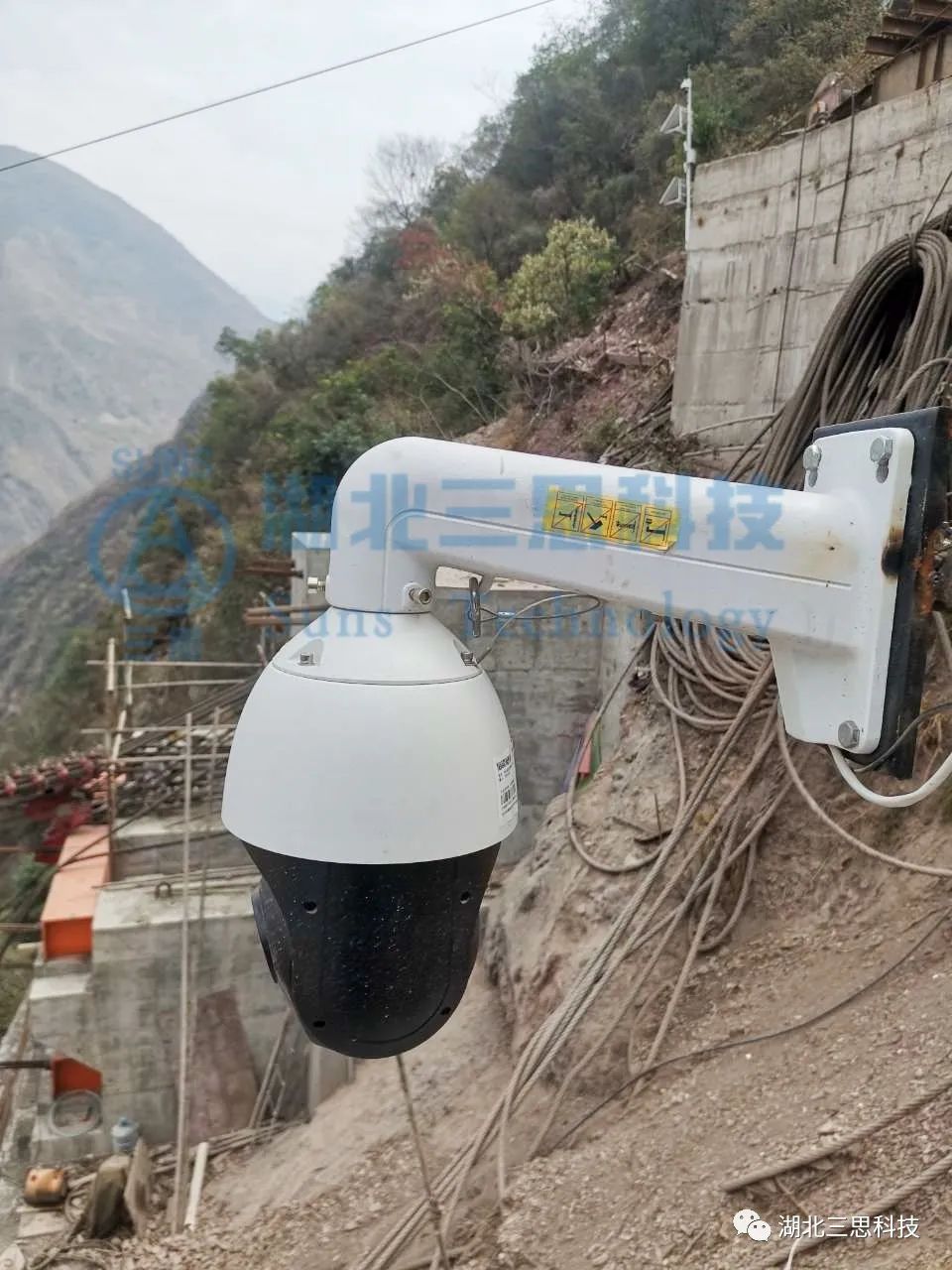

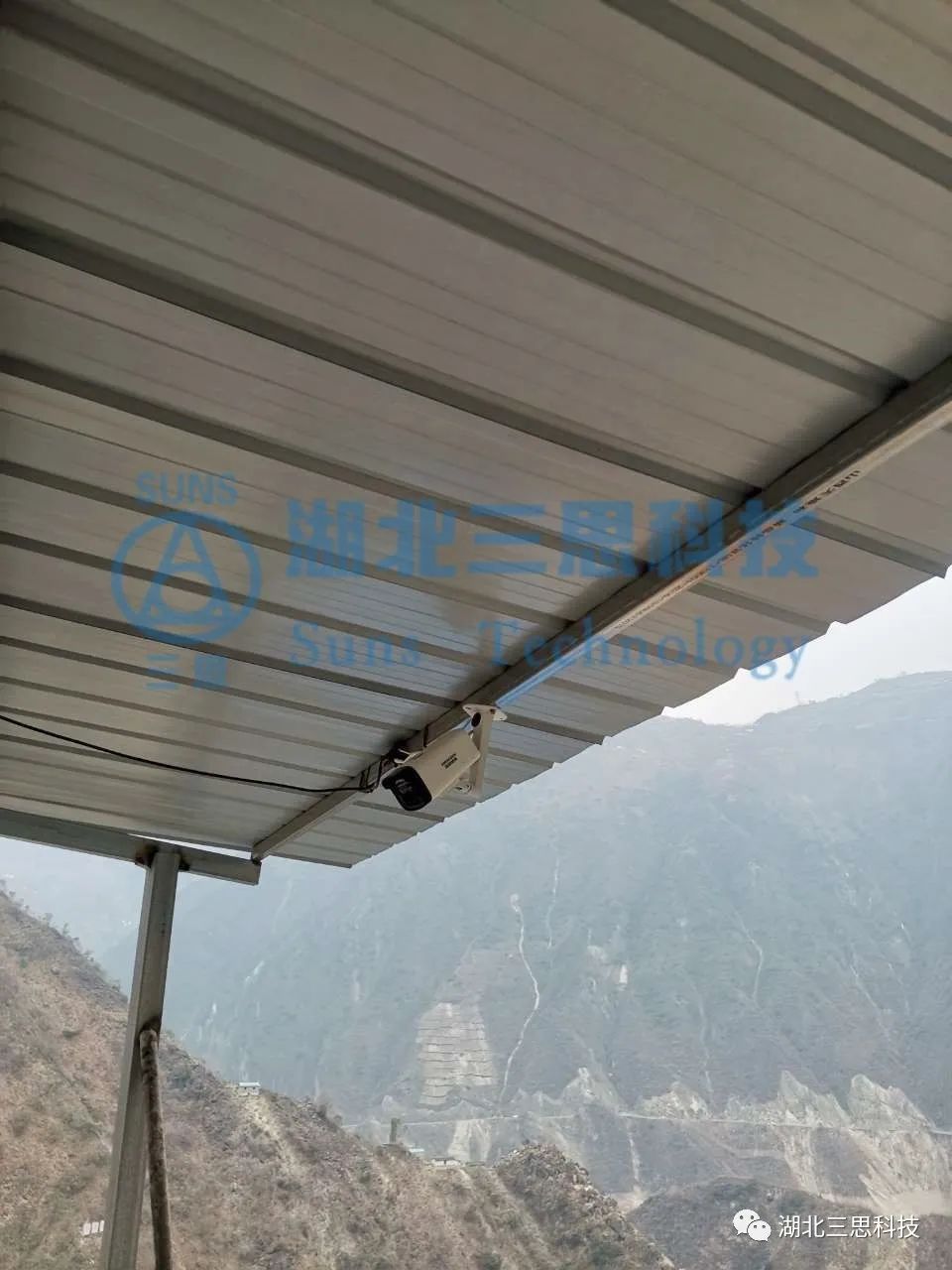

▲現場部分攝像頭安裝實拍圖

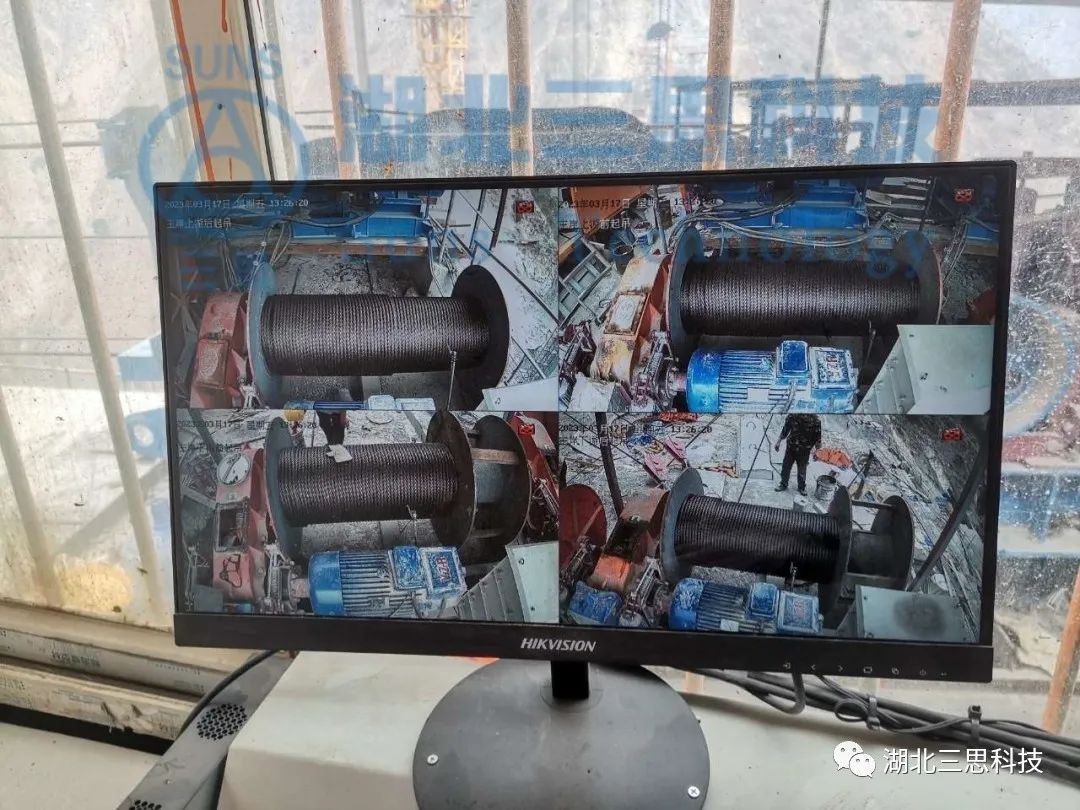

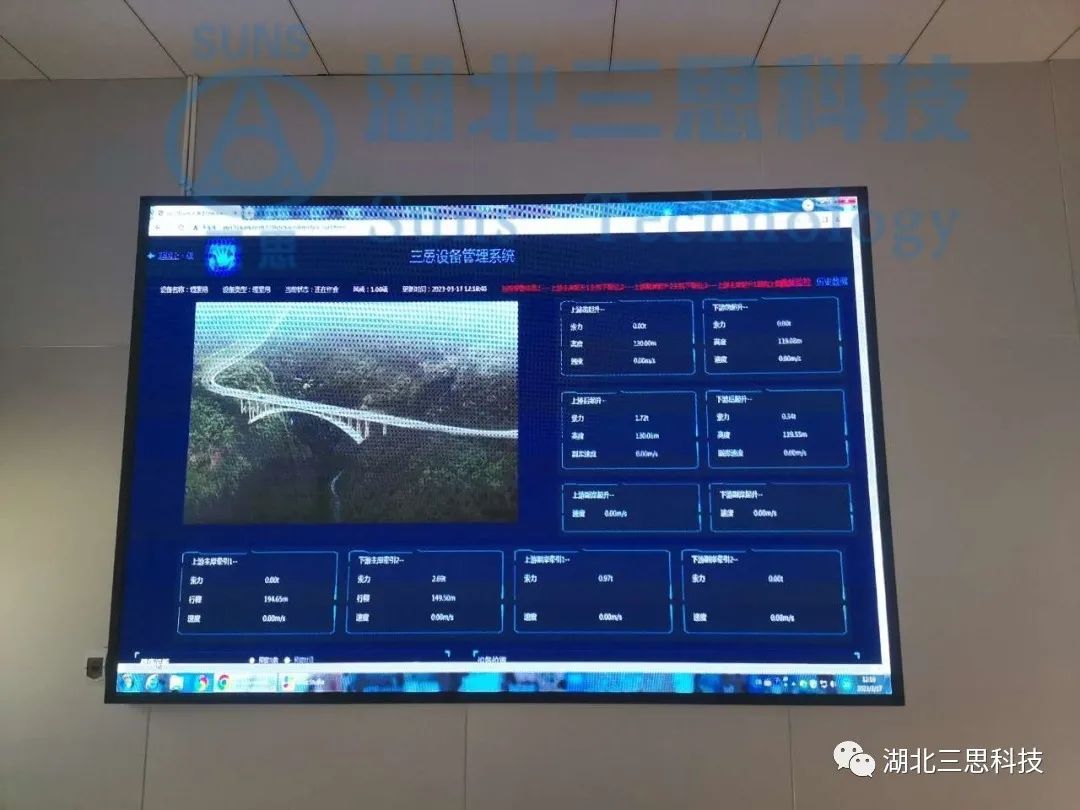

▲視頻監控終端顯示圖，可外接顯示大屏

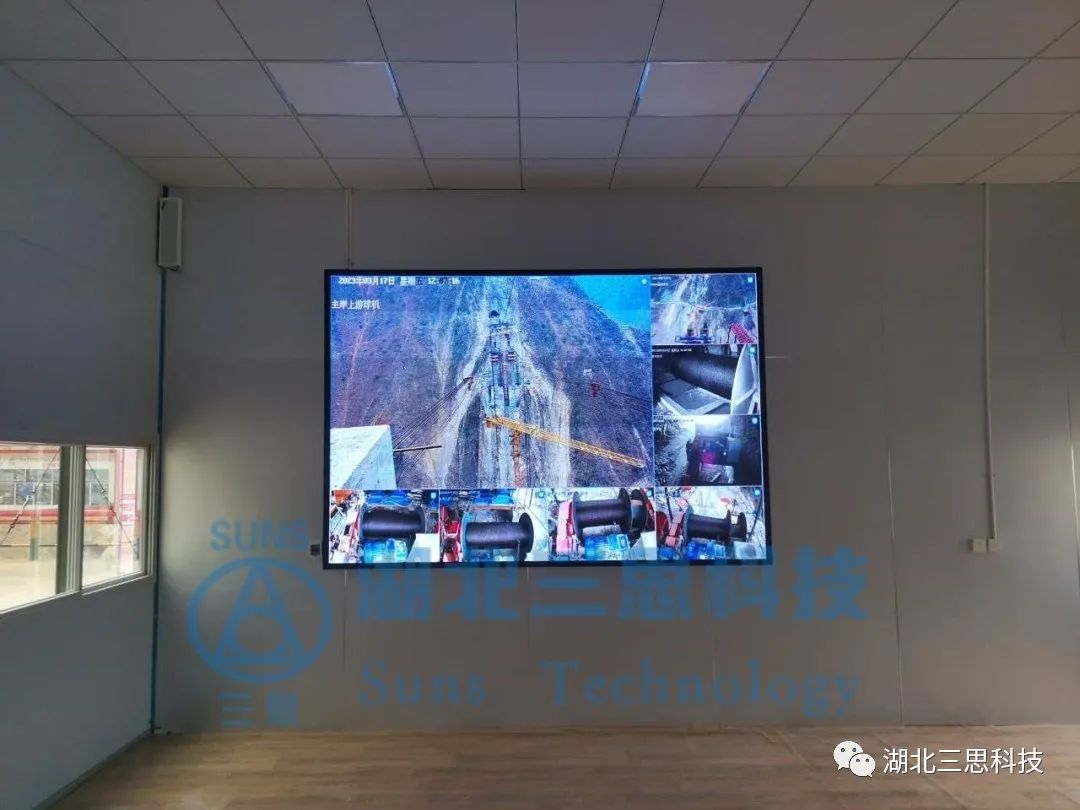

增加海康威視攝像機多臺槍機分別安裝在卷揚平臺附近，監視卷揚的工作情況；兩個塔頂各安裝多個攝像機用于鳥瞰纜索吊區域施工情況。視頻顯示器分別放置于駕駛室和辦公區會議室，給駕駛員帶來更加寬廣的操作視野提高操作便捷性，同時方便隨時查看工地現場施工情況。

傳感器

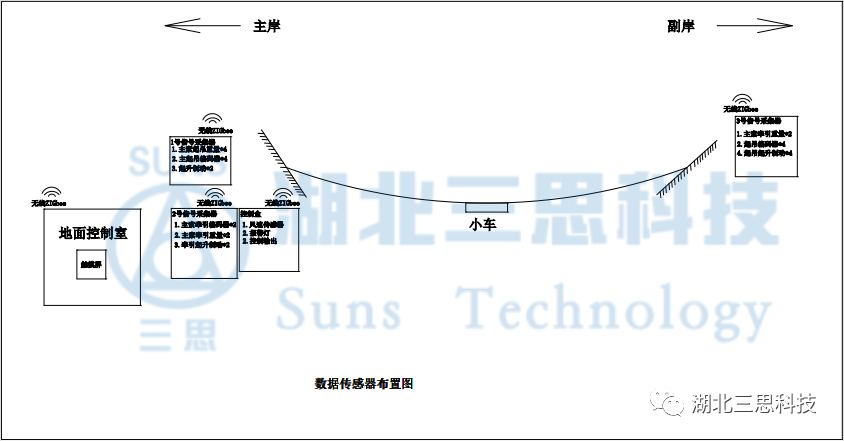

▲傳感器布局圖

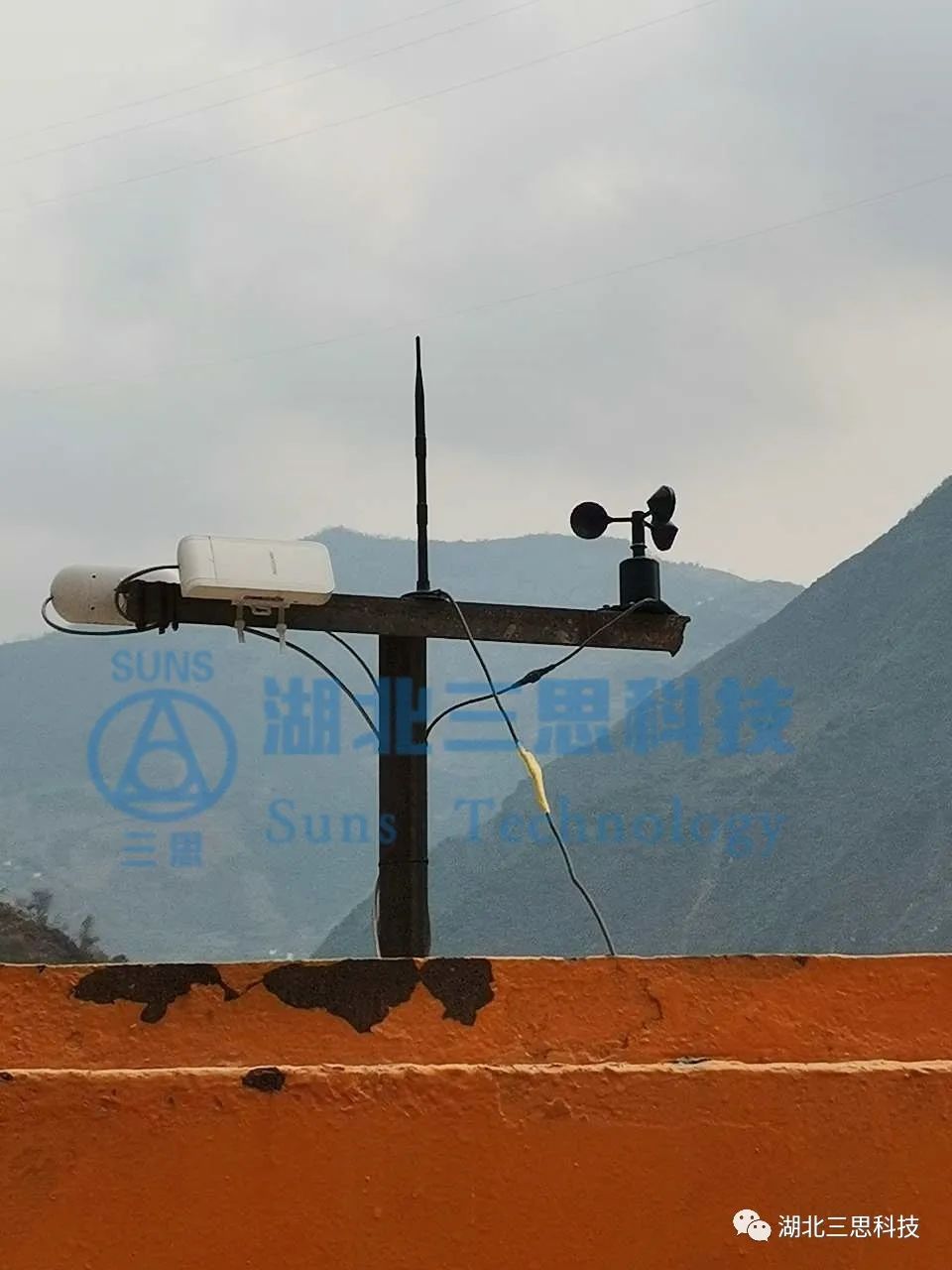

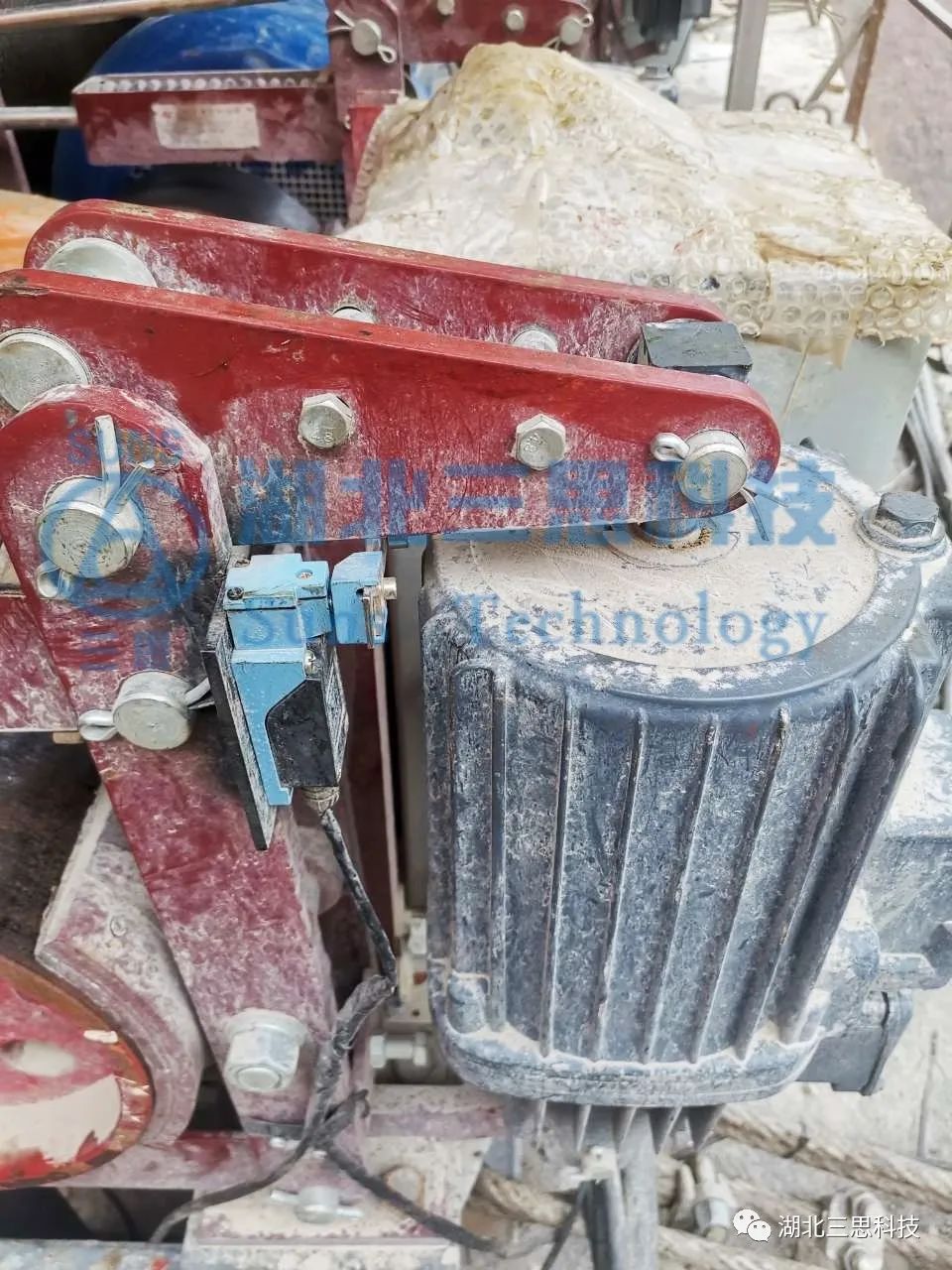

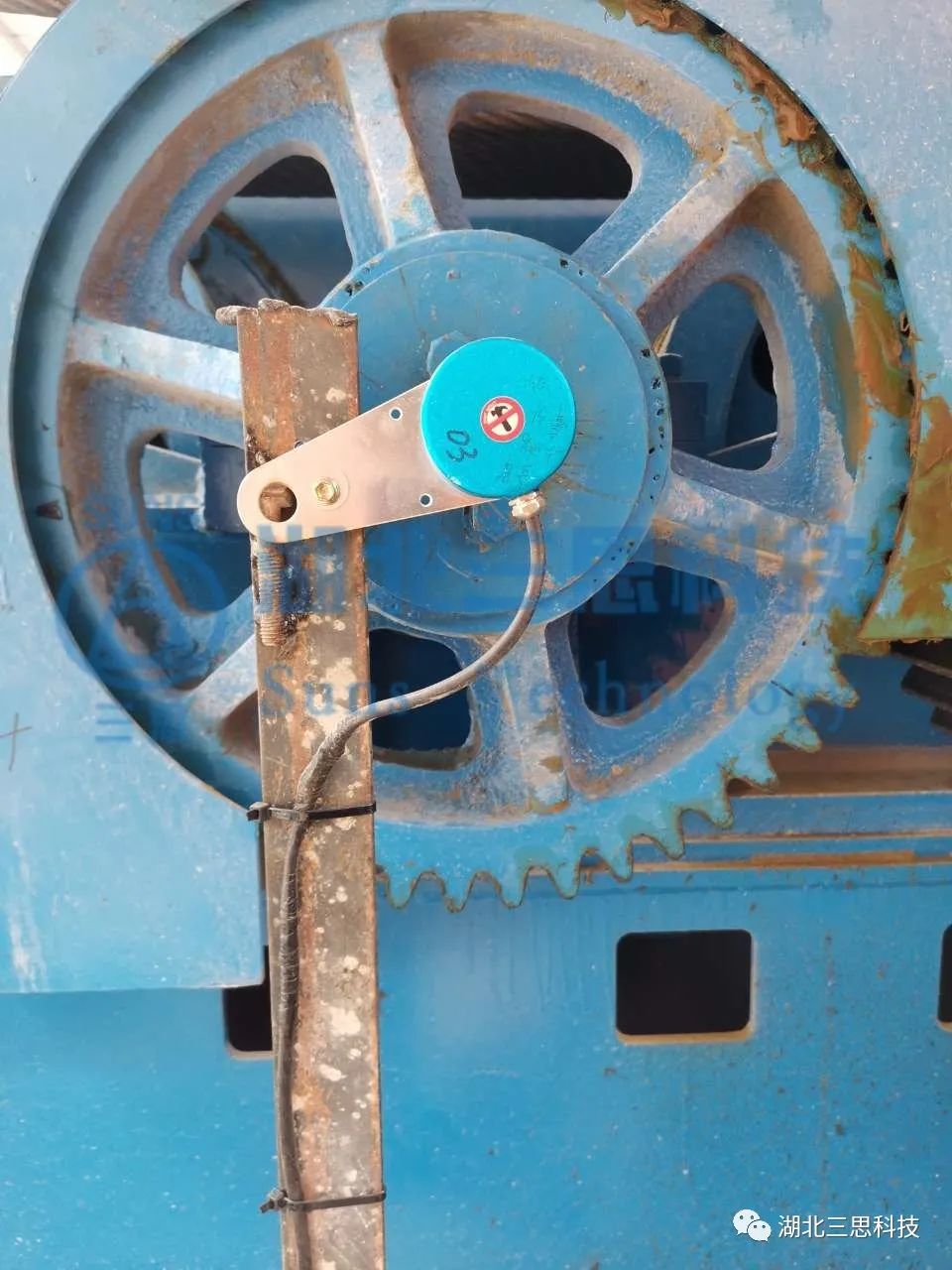

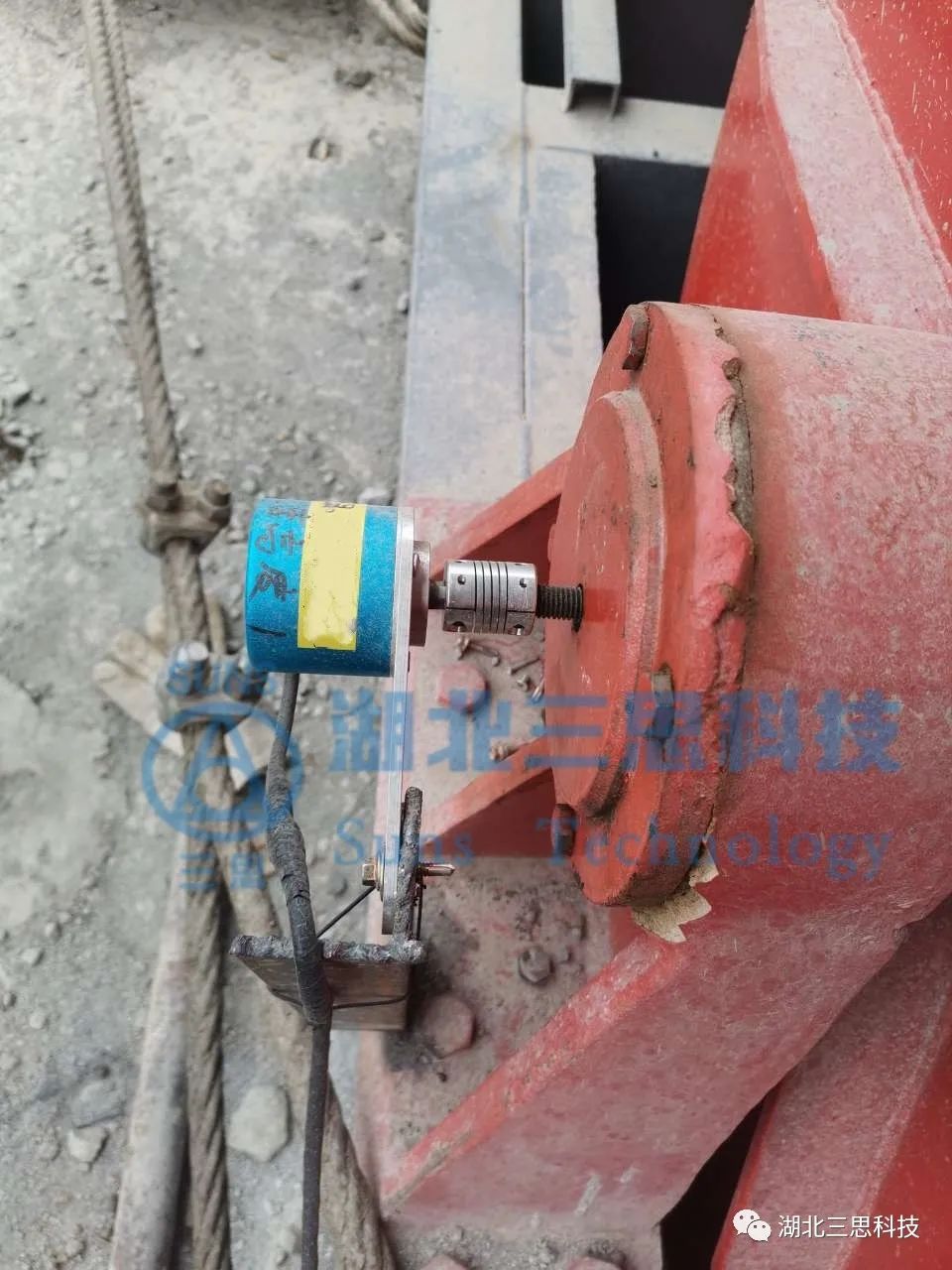

▲現場部分傳感器安裝實拍圖

在牽引索機構固定端和承重索機構固定端增加銷軸傳感器，銷軸傳感器卡在固定短鋼絲繩上，鋼繩受力產生形變使銷軸傳感器應變片感應，傳感器輸出或 4-20ma 信號，經采集器跟監控主機連接，通過監控主機讀取軸力測量信息，顯示在本地監控液晶屏及傳送到系統平臺上，提供預警及報警功能。
